1.1 電磁兼容設計中的基本措施及濾波器電路

在開關電源系統中，對連接線電纜的接口使用適當?shù)臑V波、去耦、旁路或抑制電路，改變高頻干擾電流的流向和大小是EMC設計中常用的措施。濾波、去耦、旁路或抑制電路對EMI的重要性也同樣適用于EMS問題。接口電路與電纜在電路上直接相連，接口電路是否進行了有效的濾波、去耦、旁路或抑制，直接關系到整機系統能否通過EMC測試。接口電路濾波設計的目的是減小系統通過接口及電纜對外產生的輻射，抑制外界輻射和傳導噪聲對整機系統的干擾，其電路的組成元器件是電容器、電感類器件（比如磁珠、電抗器）及RC組合器件等。

1）去耦、旁路與儲能的概念。旁路和去耦是指防止有用能量從一個電路傳到另一個電路中，并改變噪聲能量的傳輸路徑，從而提高電源分配網絡的品質。它有三個基本概念，即電源、地平面，元件和內層的電源連接。

去耦是當器件進行高速開關時，把射頻能量從高頻器件的電源端泄放到電源分配網絡。去耦電容也為器件和元件提供一個局部的直流源，這對減小電流在板上傳播浪涌尖峰很有作用。

在數字電路及IC電路中，必須要進行電源去耦。當元件開關消耗直流能量時，沒有去耦電容的電源分配網絡中將發生一個瞬時尖峰。這是因為電源供電網絡中存在著一定的電感，而去耦電容能提供一個局部的沒有電感的或者說電感很小的電源。通過去耦電容，把電壓保持在一個恒定的參考點，阻止了錯誤的邏輯轉換，同時還能減小噪聲的產生，因為它能提供給高速開關電流一個最小的回流面積來代替元件和遠端電源間的大的回流面積，如圖1-1所示。

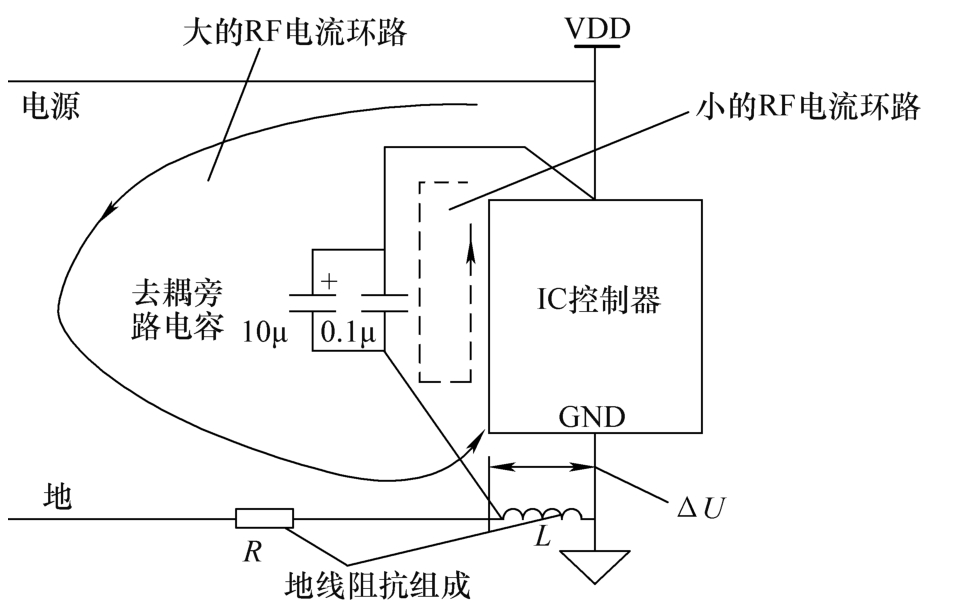

圖1-1 PCB中的去耦電容大幅度減小了電流回流面積

去耦電容的另一個作用是提供局部的能量存儲源，可以減小電源供電的輻射路徑。電路中的RF能量的產生與IAf成正比，這里I是回流的電流，A是回路的面積，f是電流的頻率。由于電流和頻率在選擇器件時已確定，所以要想減小輻射，減小電流的回路面積就變得非常重要。在有去耦電容的電路中，電流在小的RF電流回路中流動，從而減小RF能量，可以通過放置去耦電容得到小的回路面積。

如圖1-1所示，ΔU是Ldi/dt在地線上產生的噪聲，它在去耦電容中流動。這個ΔU驅動著板上的地結構和分配系統中的共模電壓流向整個電路板。因此減小ΔU與地阻抗有關，也與去耦電容的用法及位置有關。

去耦也是克服物理的和時序約束的一種方法，它是通過在信號線和電源線及平面間提供一個低阻抗的電源來實現的。在頻率升高到自諧振點之前，隨著頻率的升高，去耦電容的阻抗會越來越低，這樣高頻噪聲會有效地從信號線上泄放，這時剩下的低頻輻射能量就沒有什么影響了。根據去耦電容的原理，如果增加從電源線吸收能量的難度，就會使大部分能量從去耦電容中獲得，充分發揮去耦電容的作用，同時電源線上也將產生更小的di/dt噪聲。根據這樣的思路，可以人為增加電源線上的阻抗。

在電源線上串聯鐵氧體磁珠是一種常用的方法，由于鐵氧體磁珠對高頻電流呈現較大的阻抗，因此增強了電源去耦電容的效果。

2）旁路是把不必要的共模RF能量從元件或線纜中泄放掉。它的實質是產生一個交流支路來把不希望的能量從易受影響的區域泄放掉。另外，它還提供濾波功能，其濾波的能力顯然還受其自身的帶寬的限制。有時也把旁路統稱為濾波的設計，旁路或濾波通常應用在電源與地之間、信號與地之間或者不同的地之間，它與去耦有所不同。但是對于電容的使用方法來說是一樣的，因此通常描述有關電容的特性都適用于去耦合旁路。

3）儲能是當所用的信號引腳在最大容量負載下同時開關時，用來保持提供給器件的恒定的直流電壓和電流。它還能阻止由于器件的di/dt電流浪涌而引起的電壓跌落。如果說去耦是高頻的范疇，那么儲能可以理解為低頻的范疇。
