第4章 電動自行車電路元器件的檢測與代換
4.1 電動自行車基礎電子元器件的檢測與代換
4.1.1 電動自行車基礎電子元器件的檢測
1.電阻器的檢測
電動自行車中的控制器、儀表盤電路和充電器中安裝有很多不同阻值的電阻器。對電阻器的檢測，通常是在不通電的狀態下用萬用表測量其電阻值。按圖4-1所示，打開數字萬用表，調整萬用表的功能旋鈕到歐姆檔，將萬用表的紅、黑表筆分別搭在待測電阻器兩端，對其進行檢測。
要點說明
電阻器標稱值為1（1±5%）kΩ，萬用表實測電阻值為978Ω，該數值與其標稱阻值接近，由此判斷該電阻器基本正常。若阻值偏差較大，懷疑該電阻器損壞，可將其焊下再進行檢測和判斷。若檢測結果仍然偏差較大，則應選擇阻值和類型相同的電阻器進行代換。

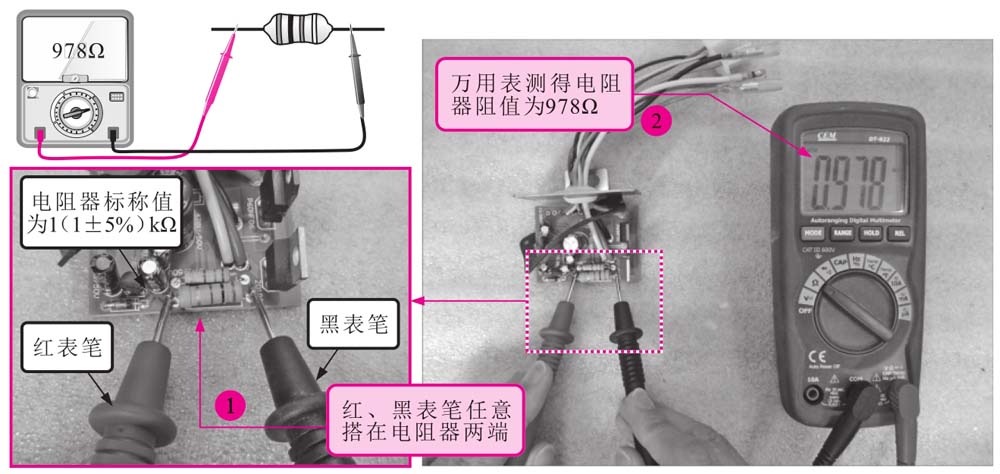

圖4-1 檢測電阻器的電阻值
相關資料
使用帶有量程的指針萬用表或數字萬用表時，在設置量程時要盡量選擇與標稱值相近的量程，從而保證測量值的準確性。此外，若直接在電路板上進行檢測，可能會受到電路中其他元器件的影響而導致測量結果出現偏差。若需要對電阻器進行精確的測量時，應將其從電路板上焊下再進行檢測。
2.電容器的檢測
電容器在電路中主要起濾波的作用。檢測電容器時，可使用指針萬用表檢測其充放電過程來判斷好壞。按圖4-2所示，將指針萬用表調至歐姆檔，對電容器的充放電過程進行檢測。
要點說明
在萬用表表筆接通的瞬間若看到指針向右擺動，然后緩慢擺動到左側，這時可以判斷該電容器正常；若在表筆接通的瞬間指針有一個很大的擺動并停在電阻較小的位置，可以斷定該電容器已擊穿或嚴重漏電；若指針幾乎沒有擺動，則可以斷定該電容器已開路。

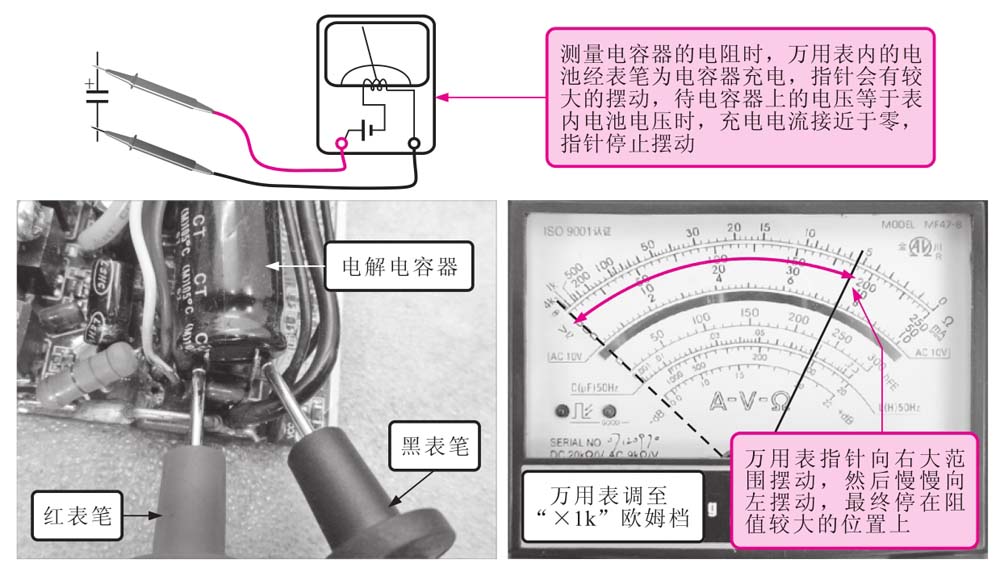

圖4-2 檢測電容器的充放電過程
相關資料
檢測時，根據電容器電容量的大小選擇歐姆檔量程。100μF以上的電容器可選擇“×100”歐姆檔，1～100μF的電容器用“×1k”歐姆檔，1μF以下的電容器用“×10k”歐姆檔。值得注意的是，由于受外圍元器件的影響，例如電容器并聯有電阻器等，將無法觀察到其充放電過程，因此若懷疑某電容器損壞時，可先將其從電路板焊下后，再進行測量，檢測電容器的電容量應使用數字萬用表。
