第4章 電動自行車電路元器件的檢測與代換

4.1 電動自行車基礎電子元器件的檢測與代換

4.1.1 電動自行車基礎電子元器件的檢測

1.電阻器的檢測

電動自行車中的控制器、儀表盤電路和充電器中安裝有很多不同阻值的電阻器。對電阻器的檢測,通常是在不通電的狀態下用萬用表測量其電阻值。按圖4-1所示,打開數字萬用表,調整萬用表的功能旋鈕到歐姆檔,將萬用表的紅、黑表筆分別搭在待測電阻器兩端,對其進行檢測。

要點說明

電阻器標稱值為1(1±5%)kΩ,萬用表實測電阻值為978Ω,該數值與其標稱阻值接近,由此判斷該電阻器基本正常。若阻值偏差較大,懷疑該電阻器損壞,可將其焊下再進行檢測和判斷。若檢測結果仍然偏差較大,則應選擇阻值和類型相同的電阻器進行代換。

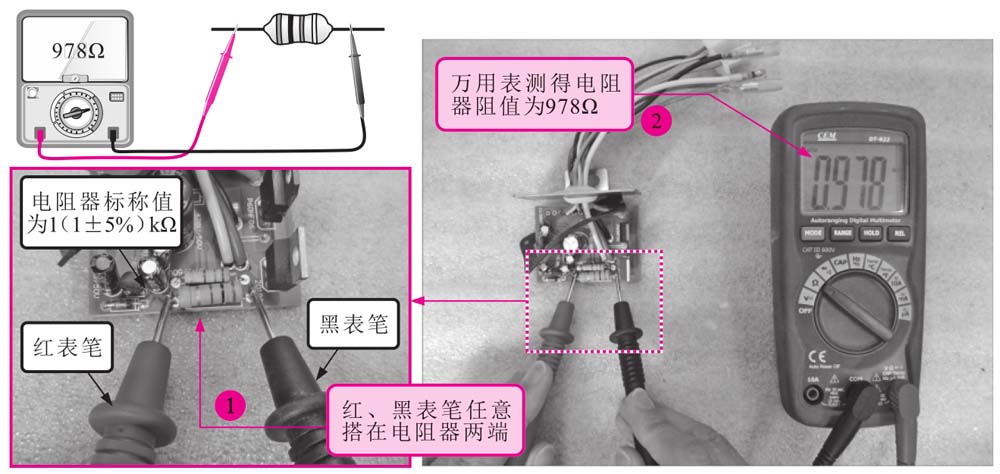

圖4-1 檢測電阻器的電阻值

相關資料

使用帶有量程的指針萬用表或數字萬用表時,在設置量程時要盡量選擇與標稱值相近的量程,從而保證測量值的準確性。此外,若直接在電路板上進行檢測,可能會受到電路中其他元器件的影響而導致測量結果出現偏差。若需要對電阻器進行精確的測量時,應將其從電路板上焊下再進行檢測。

2.電容器的檢測

電容器在電路中主要起濾波的作用。檢測電容器時,可使用指針萬用表檢測其充放電過程來判斷好壞。按圖4-2所示,將指針萬用表調至歐姆檔,對電容器的充放電過程進行檢測。

要點說明

在萬用表表筆接通的瞬間若看到指針向右擺動,然后緩慢擺動到左側,這時可以判斷該電容器正常;若在表筆接通的瞬間指針有一個很大的擺動并停在電阻較小的位置,可以斷定該電容器已擊穿或嚴重漏電;若指針幾乎沒有擺動,則可以斷定該電容器已開路。

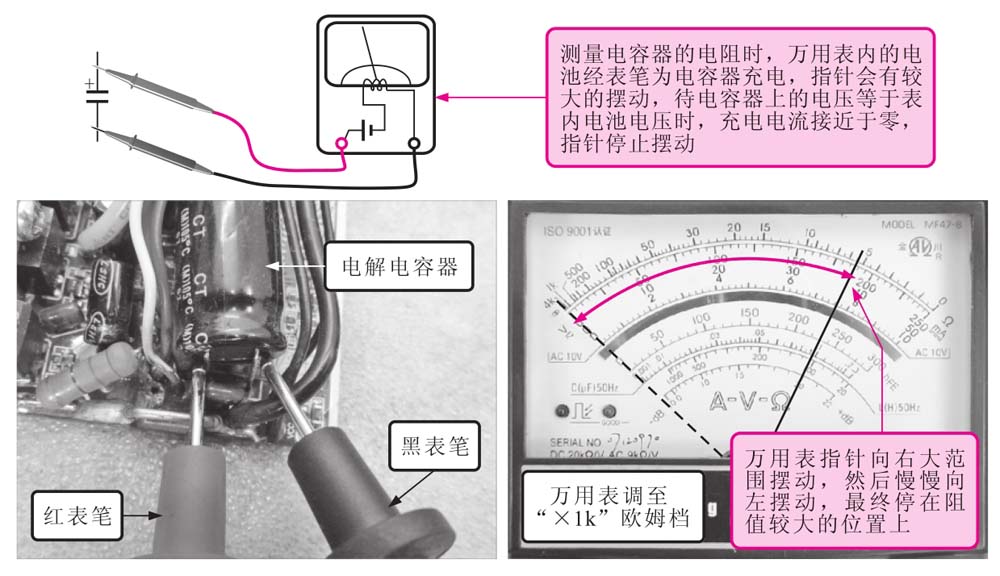

圖4-2 檢測電容器的充放電過程

相關資料

檢測時,根據電容器電容量的大小選擇歐姆檔量程。100μF以上的電容器可選擇“×100”歐姆檔,1~100μF的電容器用“×1k”歐姆檔,1μF以下的電容器用“×10k”歐姆檔。值得注意的是,由于受外圍元器件的影響,例如電容器并聯有電阻器等,將無法觀察到其充放電過程,因此若懷疑某電容器損壞時,可先將其從電路板焊下后,再進行測量,檢測電容器的電容量應使用數字萬用表。
