2.5　熱風焊臺使用方法

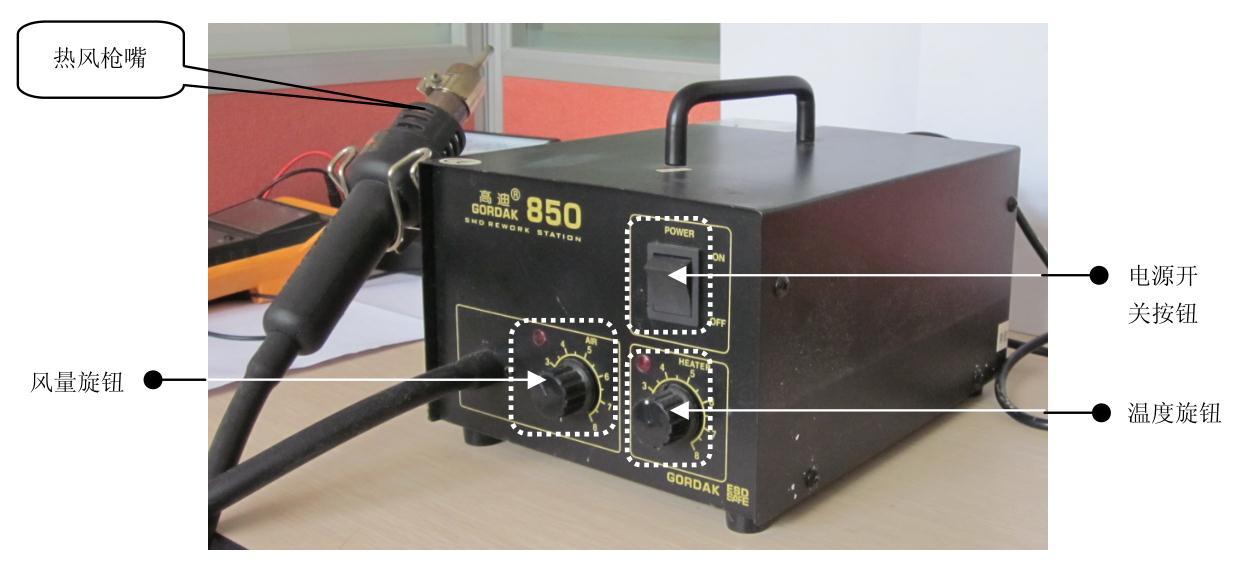

熱風焊臺是一種常用于電子焊接的手動工具，通過給焊料（通常是指錫絲）供熱，使其熔化，從而達到焊接或分開電子元器件的目的。熱風焊臺主要由氣泵、線性電路板、氣流穩定器、外殼、手柄組件和風槍組成。正確的掌握其使用方法可以大大的提高工作效率，如果使用不當則可能會燒毀整個電路板。熱風焊臺外形如圖2-29所示。

2.5.1　熱風焊臺使用前必知

（1）使用前，必須仔細閱讀使用說明。

（2）使用前，必須接好地線，以備泄放靜電。

（3）焊臺的前端網孔通電時不得接觸金屬導體，這樣做會導致發熱體損壞甚至使人體觸電發生危險。

（4）電源開關打開后，根據需要選擇不同的風嘴和吸錫針，將熱風焊臺的溫度旋鈕（HEATER）和風力旋鈕（AIRCAPACITY）調節好，一般溫度調節在3擋或4擋，風力調節在4擋即可。用戶可以根據實際情況自己設定，但溫度和風力不宜太大，以免將芯片或部件燒壞，待預熱溫度達到所需溫度時即可使用。

（5）在安裝新的芯片的過程中總會有暫時不使用熱風焊臺的時候，此時可將熱風溫度旋鈕調至中間位置，將熱風風力旋鈕調至較小狀態。再次使用時恢復即可。如果一直保持著高溫狀態很費電，也很危險。如果關斷電源又會造成很大的麻煩。

（6）注意風槍口與拆焊的距離在使用熱風焊臺拆卸或焊接某一個部件時，不要直接將風口放在要拆焊的部件，以免溫度過熱，將要拆焊的部件燒壞。

（7）使用結束要注意冷卻機身，關電后不要迅速拔掉電源。等待發熱管吹出的短暫冷風結束，以免影響焊臺使用壽命。

（8）靜置時，要把手柄放在支架上面，防止意外發生。

2.5.2　熱風焊臺通用使用方法

用熱風焊臺拆焊元器件的方法大致如下。

（1）根據實際情況旋轉熱風焊臺的風力和溫度擋位，切忌溫度和風力不宜太大，以免將芯片或部件燒毀。一般將溫度選擇在3擋，風力調節在4擋。

（2）插好電源，打開開關。

（3）將風槍嘴對準要拆焊的芯片上方2～3cm處。沿著芯片的周圍焊點來均勻加熱，當錫點自動熔解后，用鑷子就可以將芯片取下。

（4）將新芯片對準要焊接的部位放好，并注意針腳是否對準，以及各功能區是否放正確，以免出現反接。使用熱風焊臺對其焊點部位加熱，直到芯片與焊接部位接觸完好。

（5）為了確保焊點部位與電路板接觸良好，焊接完畢用電烙鐵對虛焊處進行補焊，并將短路處分開。

2.5.3　使用熱風槍拆焊手機屏蔽罩

1.拆手機電路板屏蔽罩

拆智能手機電路板屏蔽罩時，用夾具夾住電路板，鑷子夾住屏蔽罩，用熱風槍對整個屏蔽罩加熱，焊錫熔化后垂直將其拎起。因?yàn)椴鹌帘握中枰獪囟容^高，電路板上其他元件也會松動，取下屏蔽罩時電路板不能有活動，以免把板上的元件震動移位，取下屏蔽罩時要垂直拎起，以免把屏蔽罩內的元件碰移位。也可以先掀起屏蔽罩的三個邊，待冷卻后再來回折幾下，折斷最后一個邊取下屏蔽罩。

2.裝智能手機屏蔽罩

把屏蔽罩放在電路板上，用風槍順著四周加熱，待焊錫熔化即可。也可以用烙鐵選幾個點焊在電路板上。

2.5.4　拆焊小貼片元件的方法

在電路板中小貼片元件主要包括貼片電阻，貼片電容，貼片電感及貼片晶體管等。在吹焊這些小貼片元器件時一定要掌握好風量，風速和氣流的方向。如果操作不當很容易將其吹壞。

操作方法如下。

（1）先將熱風焊臺的溫度調至2～3擋，風速調至1～2擋，打開電源開關。如圖2-30所示，溫度調為3擋，風速調為2擋。

（2）待溫度和氣流穩定后，用鑷子夾住小貼片元件，將熱風槍垂直對準小貼片元件高度在2～3cm。在小貼片元件的上方均勻加熱，待元件周圍的焊錫熔化，用鑷子將其取下即可，如圖2-31所示。

在焊接時按照下面的方法進行操作。

（1）首先將熱風焊臺的溫度調至2～3擋，風速調至1～2擋，打開電源開關。溫度調為3擋，風速調為2擋。

（2）用鑷子夾住新的小貼片元件，將元器件的引腳蘸少許焊錫膏。

（3）將待焊器件放在焊接位置，引腳的位置一定要放準。將熱風槍垂直對準小貼片均勻?qū)ζ溥M(jìn)行加熱，待焊錫熔化后停止加熱。

（4）用電烙鐵給其補焊，并排出短路的點。

2.5.5　吹焊貼片集成電路的方法

用熱風槍吹焊貼片集成電路時，首先應在芯片的表面涂放適量的助焊劑，這樣既可防止干吹，又能幫助芯片底部的焊點均勻熔化。

（1）在芯片的表面涂放適量的助焊劑。

（2）先將熱風焊臺的溫度調節為5擋，風速調節為4擋，如圖2-32所示。然后打開熱風焊臺的電源開關。

（3）待溫度和氣流穩定后，用熱風焊臺對著元器件各排引腳均勻加熱10～20s后，待底部的錫珠完全熔解，用鑷子夾住貼片元器件，搖動幾下即可將其取下。

（4）如果電路板上的焊錫高低不平，可以用電烙鐵蘸少許松香，將其刮平。

焊接貼片集成電路時按照下面的方法進行操作。

（1）先將熱風焊臺的溫度調節為5擋，風速調節為4擋，然后打開熱風焊臺的電源開關。

（2）用鑷子夾住新的貼片集成電路，將元器件的各引腳蘸少許焊錫膏。將貼片集成電路放在焊接位置，各引腳一定要放對位置，用鑷子按緊，如圖2-33所示。

（3）用風槍垂直對著貼片元器件均勻加熱，待焊錫熔化后，停止對其加熱。關閉焊臺的開關，待冷卻后才可拔掉電源。

（4）焊接完畢后需檢查是否存在虛焊或短路的引腳，用電烙鐵對其補焊并排除短路點。

2.5.6　加焊虛焊的元器件

在電路板需要加焊的部位上加少許松香，用風槍進行均勻加熱，直到所加焊部位的焊錫熔化即可，也可以在焊錫熔化狀態用鑷子輕輕碰一碰懷疑虛焊的元件，加強加焊效果。

提　示

在焊接晶體管等怕高溫器件時，最好用小鉗子或鑷子夾住晶體管的引出腳幫助散熱。

用于少量元件的加焊，如果是加焊集成電路，可在集成電路引腳上加少量松香，用光潔的烙鐵頭順著引腳一條一條依次加焊即可。一定要擦干凈烙鐵頭上的殘錫，否則會使引腳短路。如果是加焊電阻、三極管等小元件，直接用烙鐵尖蘸點松香，焊一下元件引腳即可。有時為了增加焊接強度，也可給元件引腳補一點點焊錫。
