2.4　吸錫器使用方法

吸錫器是一種拆除電子元件時，用來吸收引腳間焊錫的一種工具。有手動吸錫器和電動吸錫器兩種。吸錫器是維修拆卸零件所必須的工具，尤其是大規(guī)模集成電路，如果拆除時不使用吸錫器很容易將印制電路板損壞。吸錫器分為自帶熱源吸錫器和不帶熱源吸錫器兩種，常見的吸錫器如圖2-27所示。

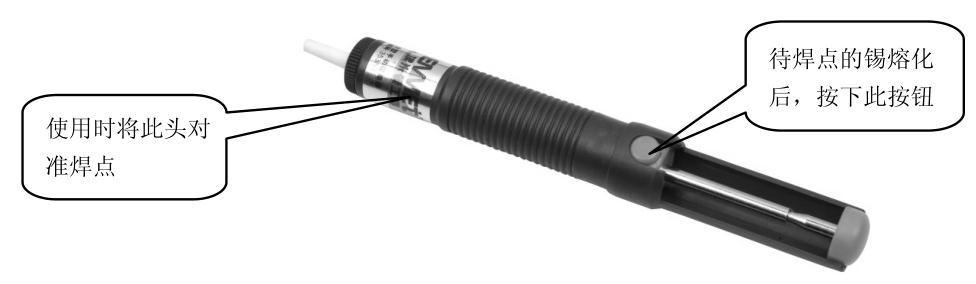

圖2-27　常見的吸錫器

吸錫器的使用方法如下。

（1）按下吸錫器后部的活塞桿。

（2）用電烙鐵加熱焊點并熔化焊錫（如果吸錫器帶有加熱元件，可以直接用吸錫器加熱吸取）。

（3）當焊點熔化后，用吸錫器嘴對準元件引腳焊點，按下吸錫器上的吸錫按鈕，錫就會被吸錫器吸走了。如圖2-28所示。

（4）如果未吸干凈可對其重復操作。

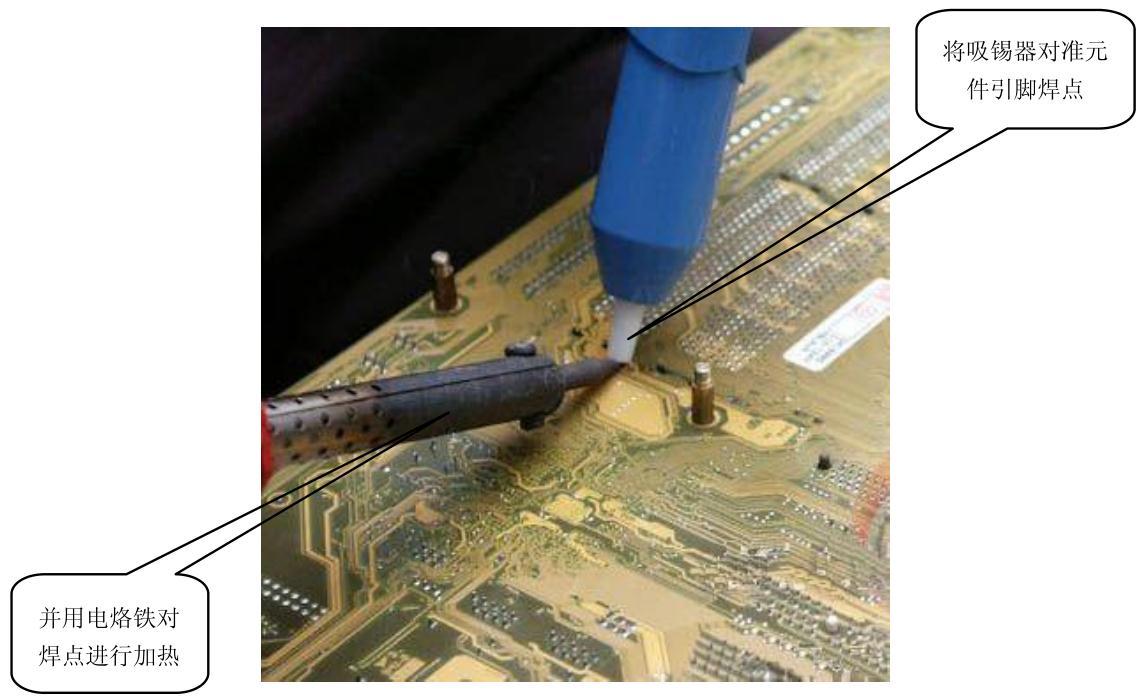

圖2-28　使用吸錫器
