第一章 電氣工程常用基礎圖表
第一節 常用符號
一、常用圖形符號
1.常用強電圖形符號
（1）線路標注的圖形符號，見表1-1。
表1-1 線路標注的圖形符號
（2）開關、觸點的圖形符號，見表1-2。
表1-2 開關、觸點的圖形符號
（3）電動機的圖形符號，見表1-3。
表1-3 電動機的圖形符號
（4）變壓器的圖形符號，見表1-4。
表1-4 變壓器的圖形符號
（5）互感器的圖形符號，見表1-5。

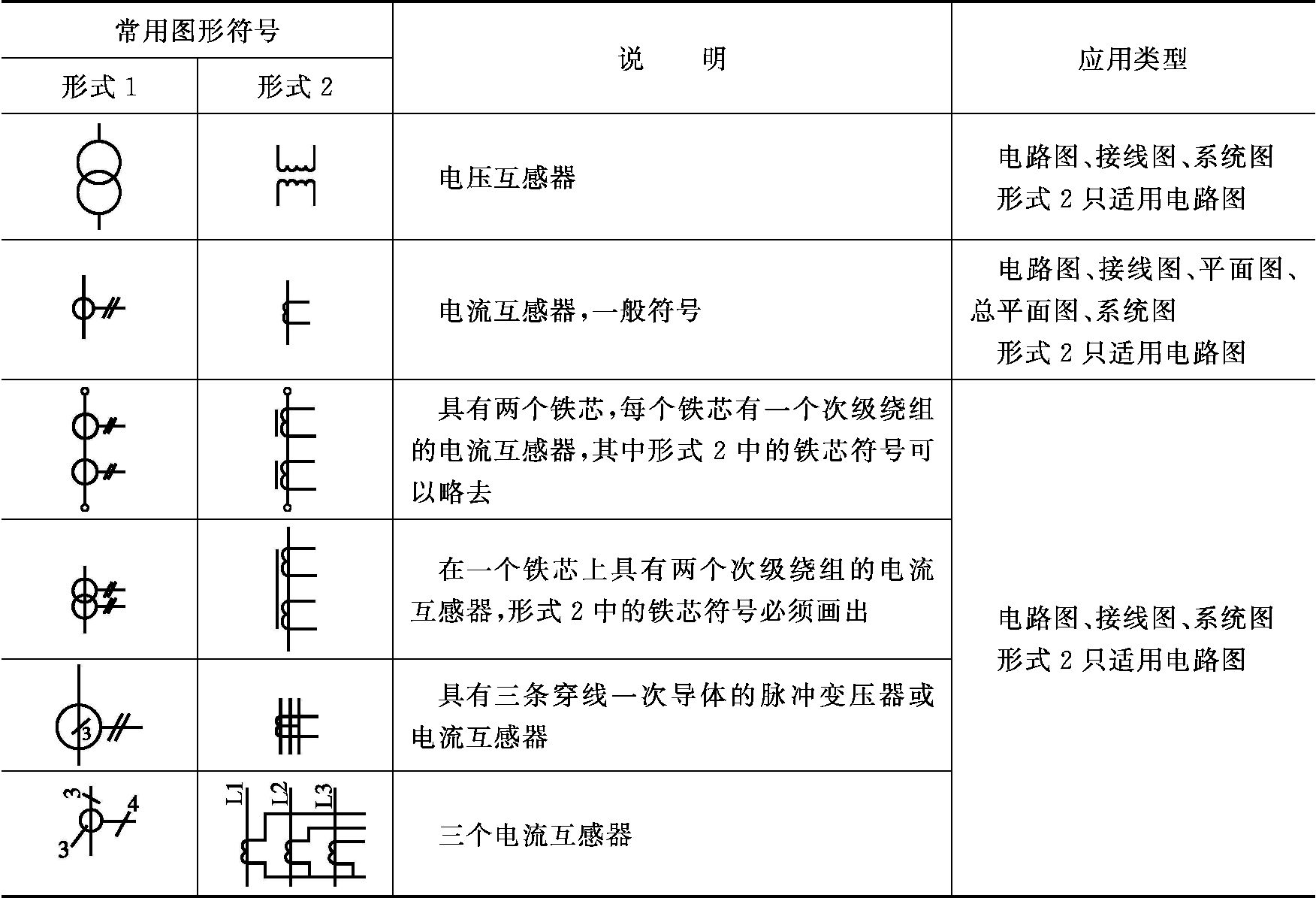

表1-5 互感器的圖形符號
（6）測量儀表的圖形符號，見表1-6。
表1-6 測量儀表的圖形符號
（7）啟動器的圖形符號，見表1-7。
表1-7 啟動器的圖形符號
（8）插座、按鈕的圖形符號，見表1-8。
表1-8 插座、按鈕的圖形符號
（9）燈具的圖形符號，見表1-9。
表1-9 燈具的圖形符號
2.常用弱電圖形符號
（1）火災自動報警與消防聯動控制系統常用圖形符號，見表1-10。
表1-10 火災自動報警與消防聯動控制系統常用圖形符號
（2）安全防范系統常用圖形符號，見表1-11。

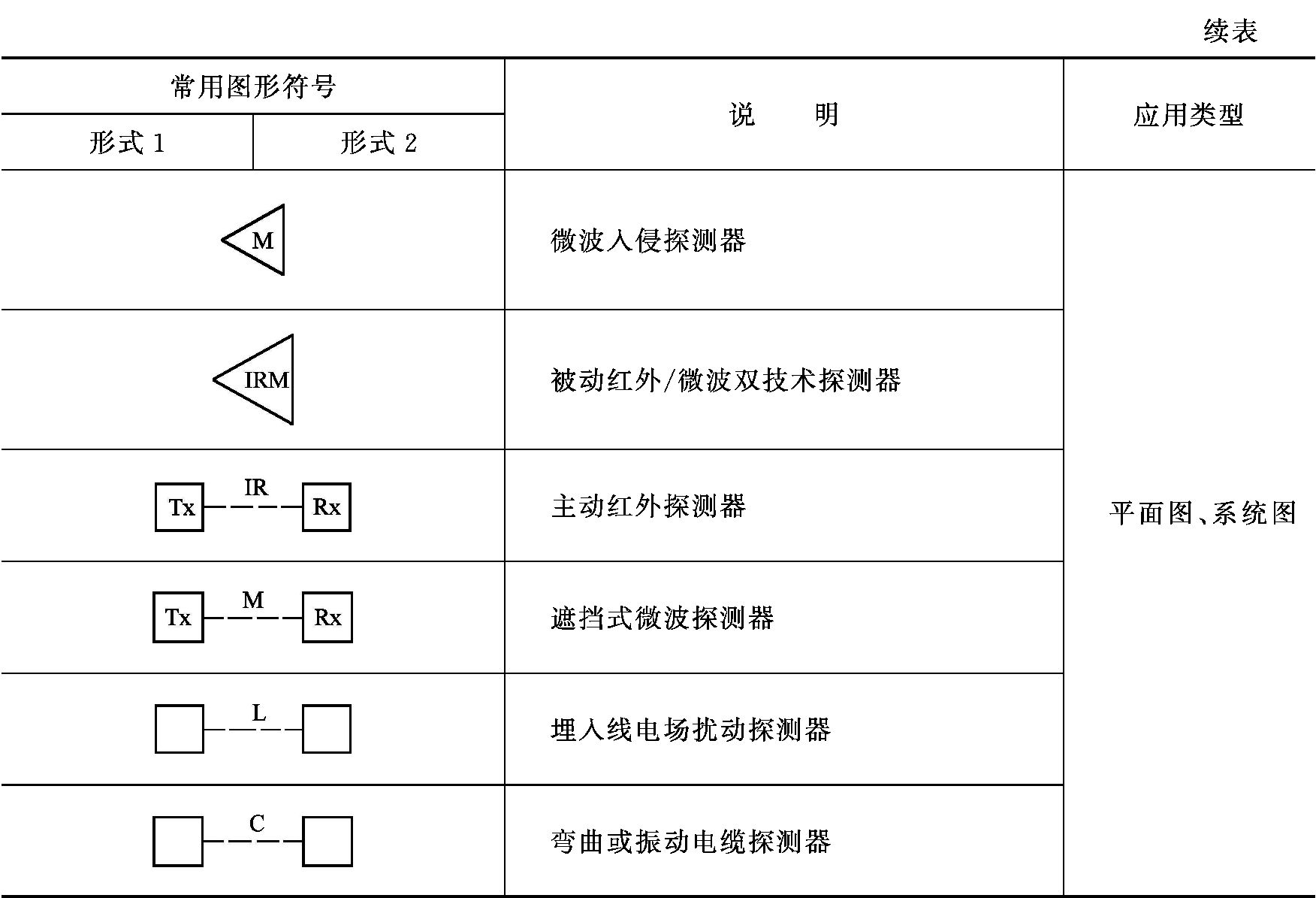

表1-11 安全防范系統常用圖形符號
（3）通信及綜合布線系統常用圖形符號，見表1-12。
表1-12 通信及綜合布線系統常用圖形符號
（4）有線電視及衛星電視接收系統常用圖形符號，見表1-13。

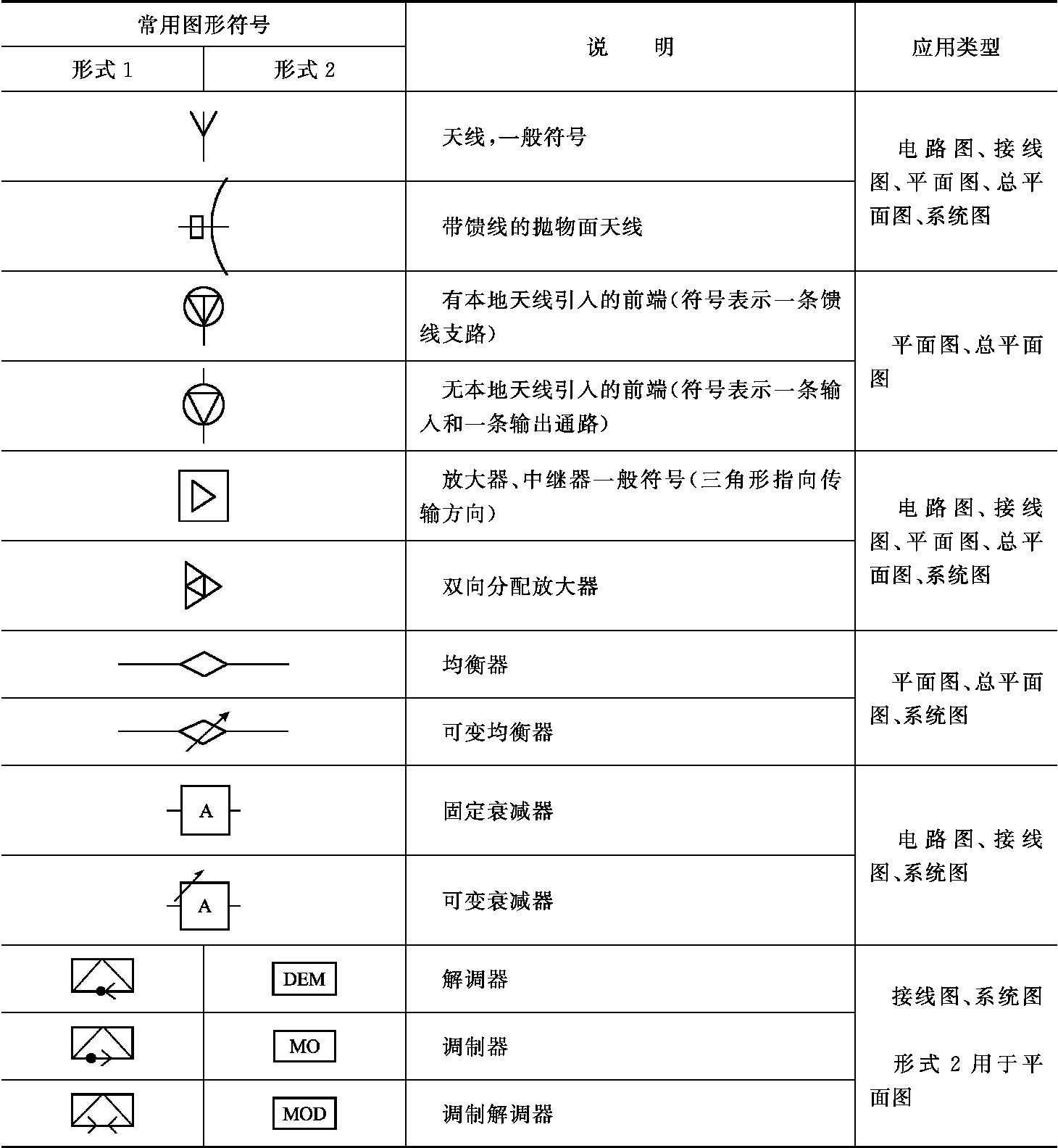

表1-13 有線電視及衛星電視接收系統常用圖形符號
（5）廣播系統常用圖形符號，見表1-14。
表1-14 廣播系統常用圖形符號
①當揚聲器箱、音箱、聲柱需要區分不同的安裝形式時，宜在符號旁標注下列字母：C—吸頂式安裝；R—嵌入式安裝；W—壁掛式安裝。
②當放大器需要區分不同的類型時，宜在符號旁標注下列字母：A—擴大機；PRA—前置放大器；AP—功率放大器。
二、常用文字符號和標注
1.電氣設備常用文字符號
電氣設備常用文字符號，見表1-15。

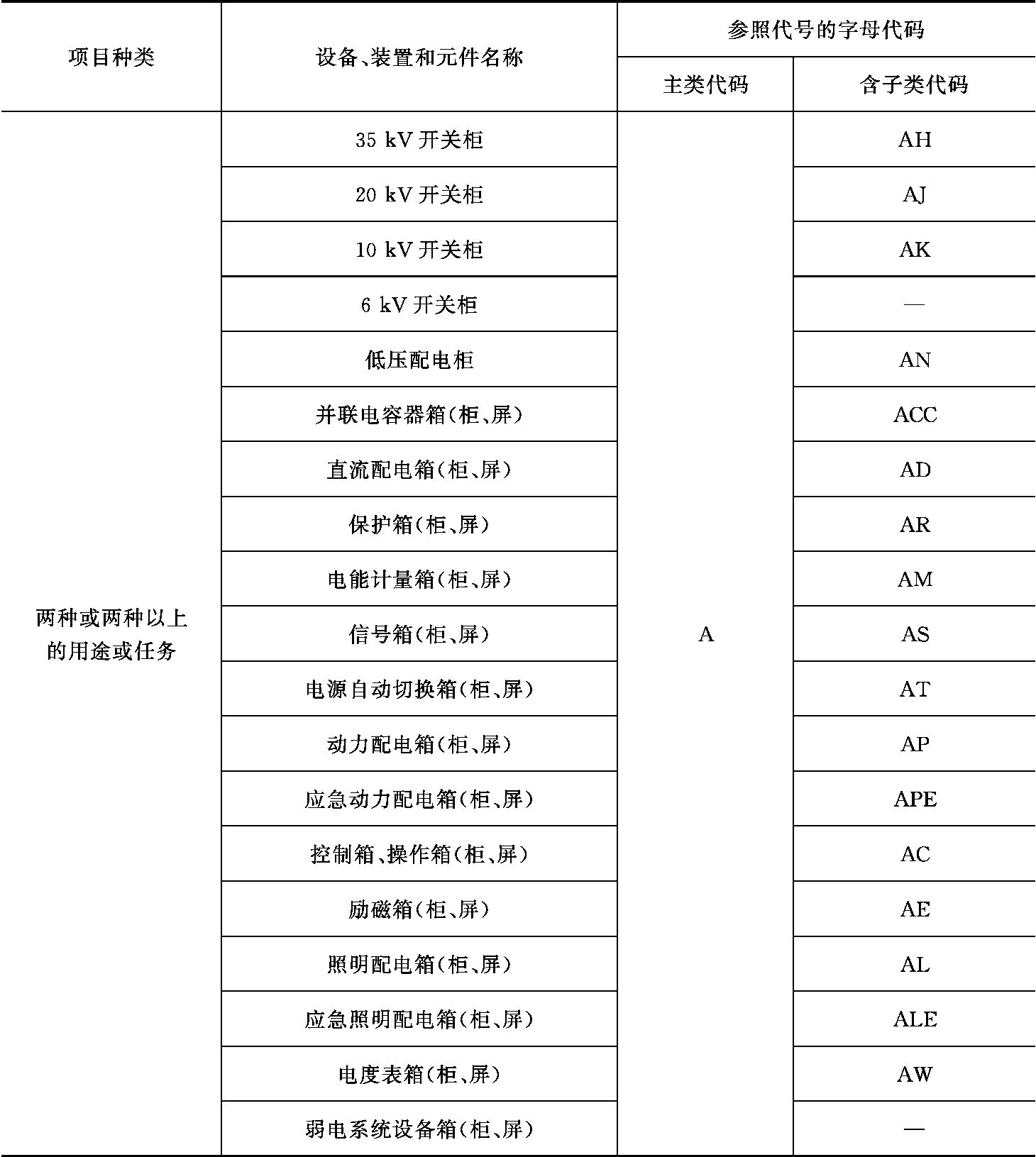

表1-15 電氣設備常用文字符號
2.常用輔助文字符號
（1）強電設備輔助文字符號，見表1-16。
表1-16 強電設備輔助文字符號
（2）弱電設備輔助文字符號，見表1-17。
表1-17 弱電設備輔助文字符號
3.電氣設備的標注方法
電氣設備的標注方法，見表1-18。

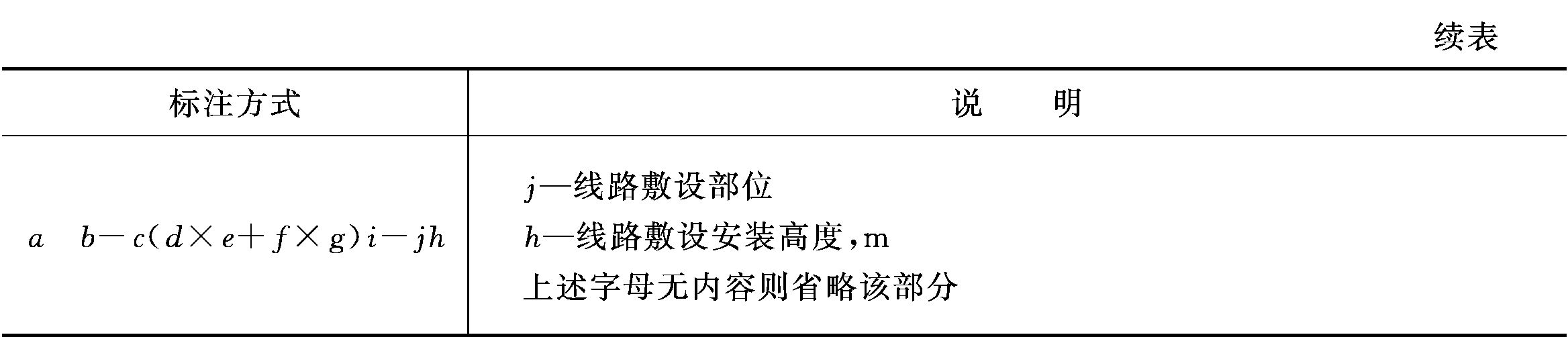

表1-18 電氣設備的標注方法
4.安裝方式的文字符號
安裝方式的文字符號，見表1-19。

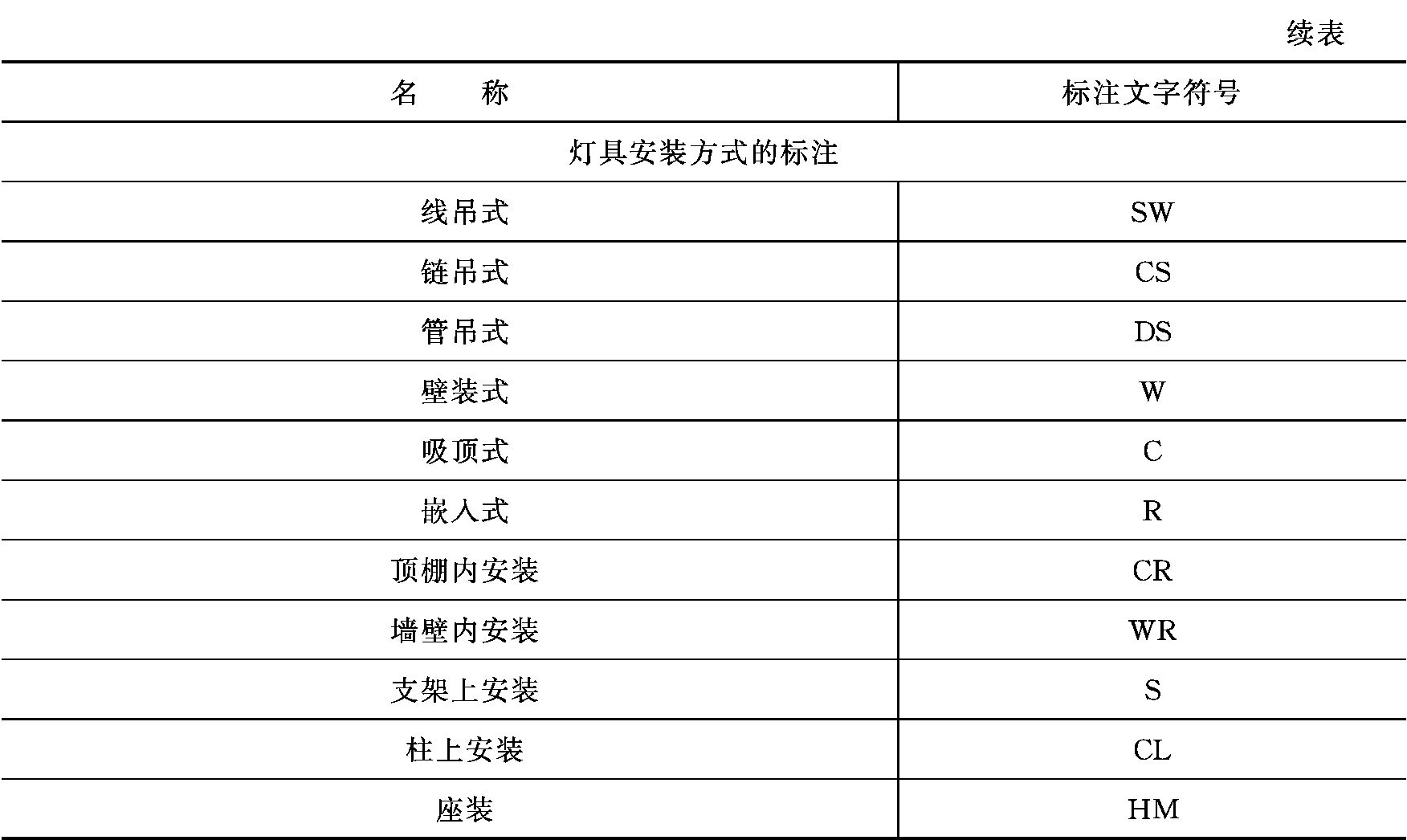

表1-19 安裝方式的文字符號
