2.1　萬用表使用技巧

萬用表是萬用電表的簡稱，又稱多用表、三用表和復用表，是一種多功能、多量程的測量?jī)x表，一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等。是電工必備的儀表之一，是電子維修中必備的測試工具。萬用表有很多種，目前常用的有指針萬用表和數字萬用表兩種，如圖2-1所示。

2.1.1　指針萬用表的結構

1.指針萬用表的表盤

通過轉換開關的旋鈕，可改變指針萬用表測量項目和測量的量程，測量值由表頭指針指示讀取。通過調節機械調零旋鈕可以使萬用表指針在靜止時處在左零位置。“Ω”調零旋鈕是在測量電阻時，用來使指針對準右零位，以保證測量數值的準確。圖2-2所示為指針萬用表表盤。

2.指針萬用表的表體

圖2-3所示為指針萬用表表體，調節萬用表功能旋鈕，可以使萬用表的擋位在電阻（Ω）、交流電壓（）、直流電壓（）、直流電流擋和三極管擋之間進行轉換。紅黑表筆插孔分別用來插紅黑表筆。歐姆擋調節旋鈕用來給歐姆擋置零。三極管插孔用來檢測三極管的極性和放大系數。

3.指針萬用表使用注意事項

指針萬用表使用的注意事項如下。

（1）在萬用表對待測物進行檢測時，不能用手去觸摸表筆的金屬部分，因?yàn)槿梭w也是導體，會分走一部分電信號使測量數據失真，另外對人體也不安全。

（2）不能在測量的同時進行擋位的轉換，尤其是在高電壓或大電流時更需慎重，否則有可能損壞萬用表。如需換擋，需先斷開表筆，換擋后再去測量。這也是對人身安全的一種負責。

（3）在測量時萬用表需水平放置，以免因放置傾斜而造成的誤差。磁場變化也會影響測量結果，測量時需加以注意。

（4）如果不知道被測電壓或電流的范圍，應采用最高量程，然后根據測出的大致范圍改換小量程精確測量，避免將萬用表燒毀。

（5）測量電流與電壓時不能旋錯擋位。如果誤用電阻擋或電流擋去測電壓，極易將萬用表燒毀。

（6）測量直流電壓時，要注意正負極性，發現指針?lè)崔D(zhuǎn)應立即調換表筆，以免指針及表頭損毀。

（7）如果長期不用，需將電池取出，以免因電池漏液腐蝕表內器件。

2.1.2　數字萬用表的結構

1.數字萬用表表盤

數字萬用表具有顯示清晰、讀取方便、靈敏度高、準確度高、過載能力強、便于攜帶、使用方便等優點。更加實用、普及。圖2-4所示為常用數字萬用表。

如圖2-4所示，數字萬用表主要擋位仍與指針萬用表?yè)跷幌嘟Ｕ{(diào)節萬用表功能旋鈕，可以使萬用表的擋位在電阻（Ω）、交流電壓（）、直流電壓（）、直流電流擋和三極管擋之間進行轉換。紅黑表筆插孔分別用來插紅黑表筆。歐姆擋調節旋鈕用來給歐姆擋置零。三極管插孔用來檢測三極管的極性和放大系數。不同的是多了一個用來測量溫度的溫度傳感器插孔。

2.數字萬用表使用注意事項

數字萬用表使用注意事項如下。

（1）如果無法預先估計待測電壓或電流的大小，則需撥至最高量程粗測量一次，再根據測量結果鎖定合適的量程范圍。測量結束，應將量程開關播到最高電壓擋并關閉電源開關。

（2）當誤用直流電壓擋去測量交流電壓或者誤用交流電壓擋去測量直流電壓時，顯示屏將顯示“000”或低位數字出現跳動。

（3）測量時避免將顯示屏正對著陽光，這樣不僅晃眼，而且還會縮短顯示屏的使用壽命，并且萬用表也不可以在高溫的環境中存放。

（4）當屏幕出現電池符號時，說明電量不足，應更換電池。

（5）無論使用或存放，嚴禁受潮和進水。

（6）儀表在測試時，不能旋轉功能轉換開關，特別是高電壓和大電流時，嚴禁帶電轉換量程防止產生電弧，燒毀開關觸點。

（7）測量電容時，注意要將電容插入專用的電容測試座中，每次切換量程時都需要一定的復零時間，待復零結束后再插入待測電容；如果測量數值較大時，需要較長的時間才能將結果穩定下來。

2.1.3　萬用表測量實例

1.用指針萬用表測電阻

用指針萬用表測電阻的方法如下。

第1步：首先將功能旋鈕調到萬用表的歐姆擋，并選擇合適的量程（估計待測物電阻值，使測量結束后指針靜止位置大致為表盤的盤中），如圖2-5所示。

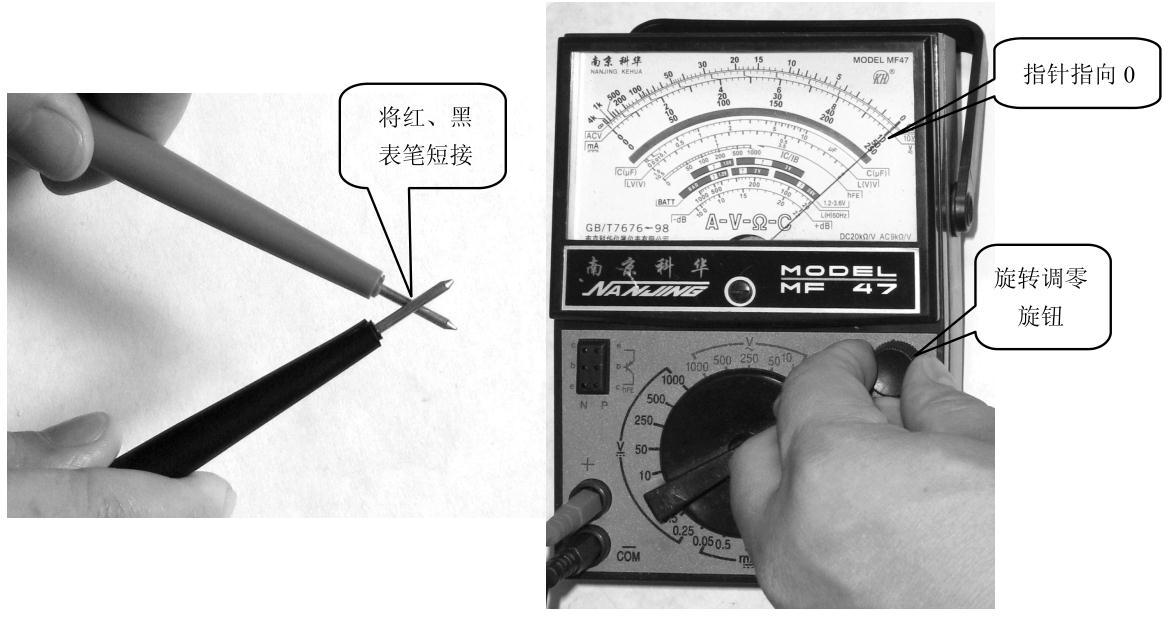

第2步：接下來對萬用表進行精度校正，短接兩表筆此時電阻應為零。如果不是應調節歐姆擋調零旋鈕，如圖2-6所示。

第3步：測量時應將兩表筆分別接觸待測電阻的兩極（要求接觸穩定踏實），觀察指針偏轉情況。如果指針太靠左，那么需要換一個稍大的量程。如果指針太靠右那么需要換一個較小的量程。直到指針落在表盤的中部（因表盤中部區域測量更精準）。讀取表針讀數，然后將表針讀數乘以所選量程倍數，如選用R×10擋測量，指針指示15，則被測電阻值為15×10＝150Ω。圖2-7所示為用指針萬用表測量電阻的示范圖。

2.用指針萬用表測量直流電流

用指針萬用表測量直流電流的步驟如下。

第1步：把轉換開關撥到直流電流擋，估計待測電流值，選擇合適量程。如果不確定待測電流值的范圍需選擇最大量程，待粗測量待測電流的范圍后改用合適的量程。

第2步：斷開被測電路，將萬用表串接于被測電路中，不要將極性接反，保證電流從紅表筆流入，黑表筆流出。

第3步：根據指針?lè)€(wěn)定時的位置及所選量程正確讀數，讀出待測電流值的大小，圖2-8所示為萬用表測出的電流值，萬用表的量程為5mA，指針走了3個格，因此本次測得的電流值為3mA。

3.用指針萬用表測量直流電壓

旋轉功能旋鈕到直流電壓擋，選擇合適的量程。當被測電壓數值范圍不清楚時，可先選用較高的量程擋，不合適時再逐步選用低量程擋，使指針停在滿刻度的2/3處附近為宜。

測量：把萬用表并接到被測電路上，紅表筆接被測電壓的正極，黑表筆接被測電壓的負極。不能接反，如果接反了，萬用表指針將向左偏轉。

用指針萬用表測量直流電壓的步驟如下。

第1步：把轉換開關撥到直流電壓擋，估計待測電壓值，選擇合適量程。如果不確定待測電壓值的范圍需選擇最大量程，待粗測量待測電壓的范圍后改用合適的量程。

第2步：將萬用表并接到待測電路上，黑表筆與被測電壓的負極相接，紅表筆接與被測電壓的正極相接。

第3步：讀數，這個要取決于量程以及指針的偏轉，圖2-9所示為測出的電源適配器輸出的電壓值。由圖2-9可知該次所選用的量程為0～50V，共50個刻度，因此這次的讀數為19V。

4.用數字萬用表測試某一線路的通/斷

把數字萬用表調到蜂鳴擋（二極管擋），短接兩表筆，可聽到蜂鳴，觀察液晶上的數字，如果顯示大于001，就說明表內電池電量不足，但仍可使用。在判斷一條通道是否直通時，將兩支表筆分別接在要判斷的電路的兩端，若聽到蜂鳴聲，則說明所測兩點為一條直通線路，否則說明中間有元件相隔。

5.用數字萬用表找電路中的元器件

經常遇到資料不全的電路，如果想知道一個元器件和哪個元件相通，就把數字萬用表置于蜂鳴擋（二極管擋），用其中一支表筆放在元器件上，用另一支表筆在其他元件焊點上輕輕劃過，如果發現劃到哪個元件蜂鳴器響了，就說明元器件和這個元件間的阻值較小，看數字顯示，如果和表筆短路結果一樣，就說明兩者之間是直接相通的。此方法不適合查找射頻電路，因?yàn)樯漕l電路有很多對地電感，會造成全部電路都接地的假象。

6.用數字萬用表測量直流電壓

用數字萬用表測量直流電壓的步驟如下。

第1步：因?yàn)楸敬问菍?duì)電壓進行測量，所以將黑表筆插進萬用表的“COM”孔，將紅表筆插進萬用表的“VΩ”孔。

第2步：將擋位旋鈕調到直流電壓擋“V-”，選擇一個比估測值大的量程。

第3步：將兩表筆分別接電源的兩級，正確的接法應該是紅表筆接正極，黑表筆接負極。

第4步：讀取數值，若測量數值為“1.”，說明所選量程太小，需改用大量程。如果數值顯示為“-”代表極性接反（此時紅筆所接為“-”），但讀數的絕對值即為待測電壓。

當將表筆接對后數字萬用表會自動給出具體數值，讀取十分方便。如圖2-10所示，表頭直接顯示出本次測量的電壓值為19.59V。

7.使用數字萬用表測量直流電流的方法

使用數字萬用表測量直流電流的步驟如下。

第1步：本次是對電流進行測量，先將黑表筆插入萬用表的“COM”孔。在選擇電流插孔時有兩個選擇。

第2步：若待測電流估測范圍大于200mA，則需將紅表筆插入“10A”插孔，并將旋鈕調到直流“20”擋；若待測電流估測范圍小于200mA，則將紅表筆插入“mA”插孔，并將旋鈕調到直流200m以?xún)?nèi)的適當量程。

第3步：將萬用表串聯接入電路中使電流從紅表筆流入黑表筆流出，保持穩定。

第4步：讀數若顯示為“1.”，則表明量程太小需要加大量程，如果在數值左邊出現“-”則表明萬用表接反了。但讀數的絕對值為待測電流的大小。如圖2-11所示，本次電流的大小為4.64A。

交流電流的測量方法與直流電流的測量方法基本相同，不過需將旋鈕調到交流擋。

8.用數字萬用表測量二極管

用數字萬用表測量二極管的步驟如下。

第1步：用數字萬用表測量二極管時將黑表筆插在“COM”孔，紅表筆插進“VΩ”。

第2步：將擋位旋鈕調到二極管擋。將電源打開。

第3步：用兩表筆分別接二極管的兩極，然后交換表筆再測一次。因?yàn)槎O管的反向電阻為無窮大，因此測量時應該有一次結果應為“1.”，另一次測量結果則要因二極管的材料而定。一般鍺二極管的壓降為0.15～0.3V，測量的阻值為150～300Ω；硅二極管的壓降為0.5～0.7V，發光二極管的壓降為1.8～2.3V。圖2-12所示為二極管檢測的示意圖。

該硅二極管的正向壓降約為0.716V與0.5～0.7V這個范圍基本接近，且其反向電阻為無窮大。該硅二極管的質量基本正常。
