2.1.2　流程圖

流程圖（Flowchart）是比Sequence更加復雜的流程，可以將流程按照不同的分支匹配執行。當自動化流程中有多個分支條件，且不同的分支對應一系列復雜操作流程時，或者業務流程相對復雜，且執行過程中有大量重復執行的操作步驟時，就可以選擇使用Flowchart。將一組實現相對獨立功能的Activity添加到Sequence（或者Flowchart）中，再將多個實現獨立功能的Sequence（或者Flowchart），按執行順序或篩選條件，排列添加到Flowchart中即可。

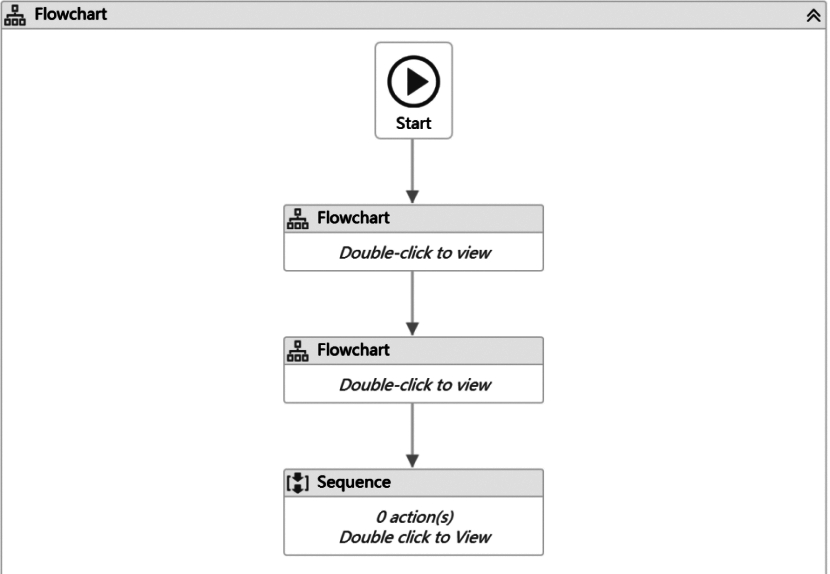

與Sequence不同，Flowchart最重要的特性是可以設置多個分支邏輯運算符，允許以判斷、連接等更加多樣的形式來實現自動化。如圖2-13所示，Flowchart中存在唯一的開始節點，Activity間通過連接器相連，并沿著連接器的方向來執行，而Sequence中不使用開始節點和連接器。

圖2-13　Flowchart示例

在實際項目中，Flowchart和Sequence之間可以進行任意嵌套。一般在創建業務流程相對復雜的項目時，開發人員首先會新建一個Flowchart，用于包裹復雜的業務流程，接著會將獨立的小功能點放在一個個Sequence中，然后將多個Sequence在Flowchart中連接起來，組成一個相對復雜的項目。

例如根據員工入職時間統計員工剩余假期的需求，可以將判斷入職時間、不同入職時間的剩余假期計算方式等功能分別寫在多個Sequence中，再在Flowchart中進行判斷，將實現各個功能的Sequence作為不同分支連接起來。

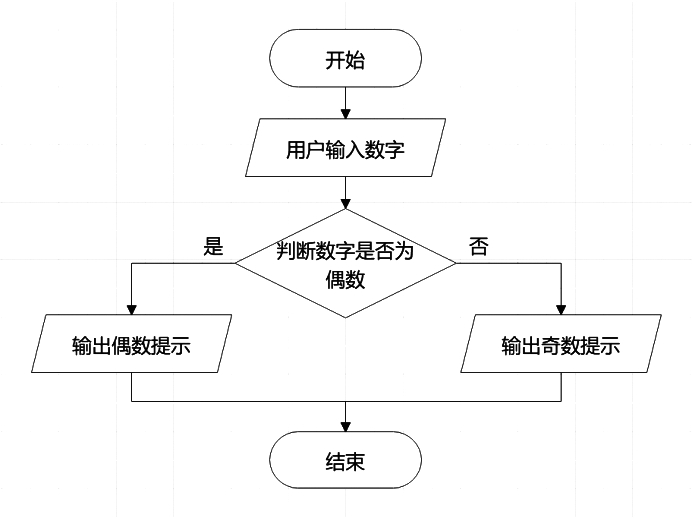

【例2.2】使用Flowchart實現判斷用戶輸入的數字為奇數還是偶數。我們會創建一個項目，它會彈出窗口請用戶輸入一個數字，然后判斷用戶輸入的數字為奇數還是偶數。當用戶輸入的數字為偶數時，提示用戶“您輸入的數字為偶數”；當用戶輸入的數字為奇數時，則提示用戶“您輸入的數字為奇數”。流程圖如圖2-14所示。

圖2-14　流程圖

具體實現步驟如下所示。

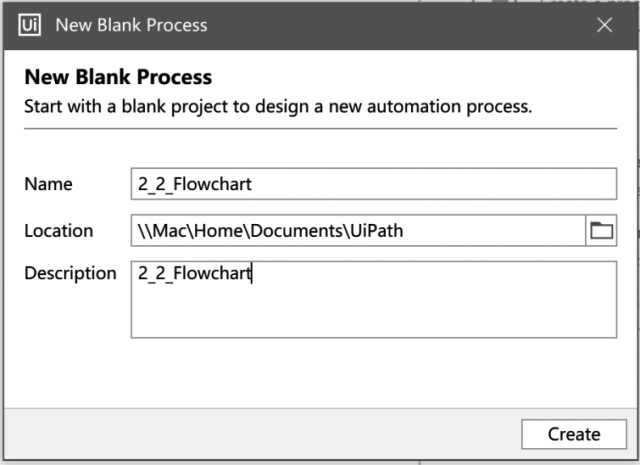

1）在Studio界面中，點擊Process創建名為2_2_Flowchart的新流程，如圖2-15所示。

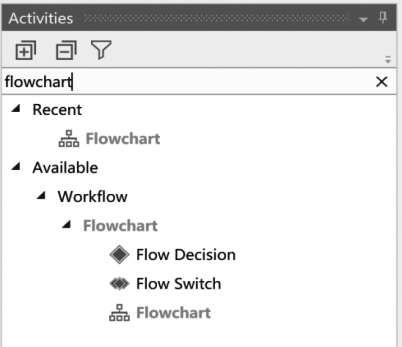

2）進入Main，在Activities面板的搜索框內輸入flowchart，如圖2-16所示。

圖2-15　新建流程

圖2-16　搜索Flowchart活動

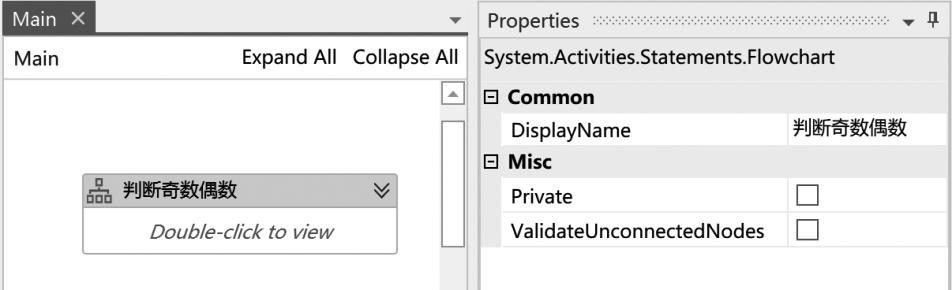

3）將Flowchart活動拖入設計器面板。在Properties面板中，將Flowchart活動的DisplayName屬性更改為“判斷奇數偶數”，如圖2-17所示。

圖2-17　拖入Flowchart活動并更改屬性

4）在Variables面板中創建Int32類型的變量InputNumber來存儲數字，如圖2-18所示。

圖2-18　創建變量

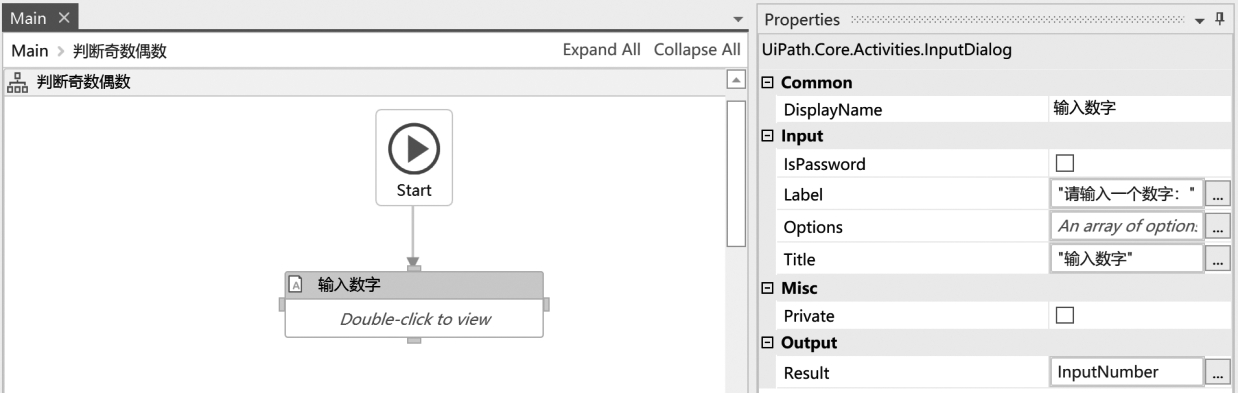

5）拖入一個Input Dialog活動到“判斷奇數偶數”活動中，連接至開始節點。在Properties面板中，設置DisplayName屬性為“輸入數字”，Label屬性為“"請輸入一個數字："”，Title屬性為“"輸入數字"”，Result屬性為InputNumber，如圖2-19所示。

圖2-19　拖入Input Dialog活動并更改屬性

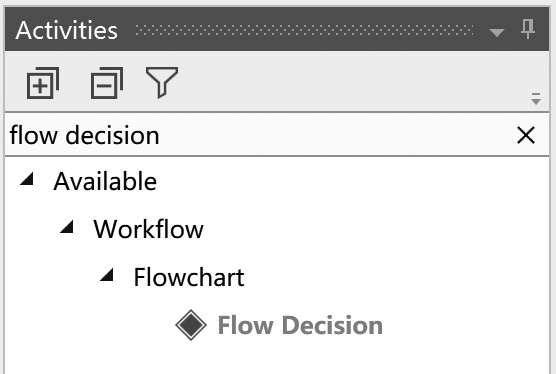

6）在Activities面板的搜索框內輸入flow decision，如圖2-20所示。

圖2-20　搜索Flow Decision活動

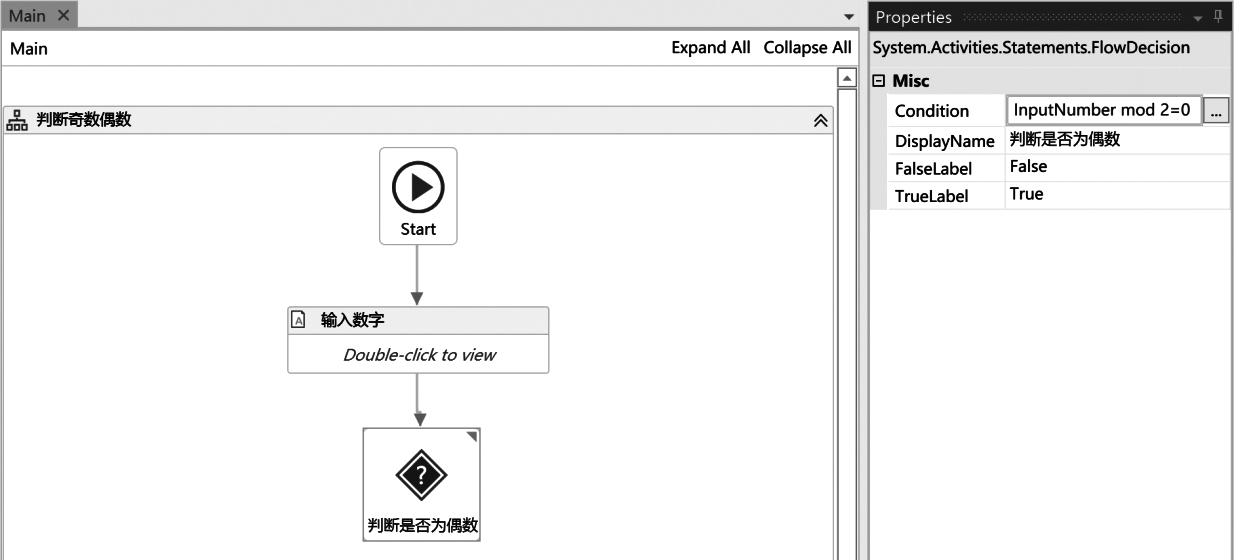

7）將Flow Decision活動拖入“判斷奇數偶數”Flowchart中，位于Input Dialog活動的下方，連接至Input Dialog活動。在Properties面板中，將DisplayName屬性更改為“判斷是否為偶數”，在Condition條件中輸入InputNumber mod 2=0，如圖2-21所示。

圖2-21　拖入Flow Decision活動并更改屬性

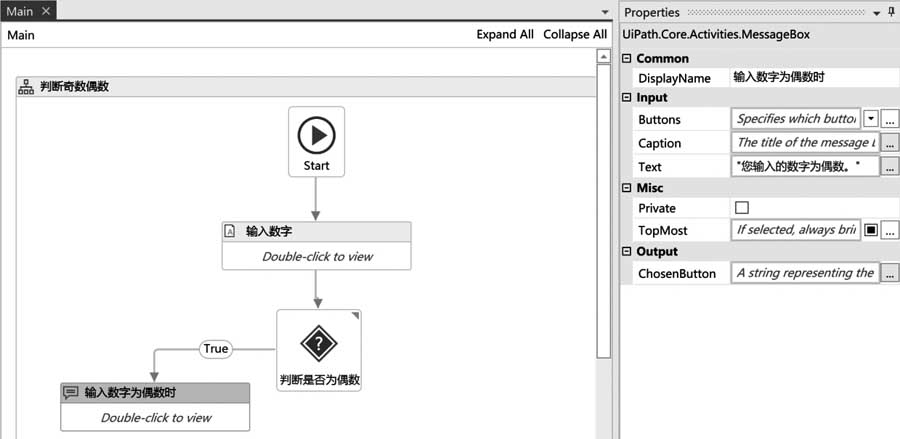

8）拖入一個Message Box活動到“判斷奇數偶數”Flowchart中，位于Flow Decision活動的下方，連接至Flow Decision的True分支。在Properties面板中，將DisplayName屬性更改為“輸入數字為偶數時”，將Text屬性更改為“"您輸入的數字為偶數。"”，如圖2-22所示。

圖2-22　輸入數字為偶數的分支設置

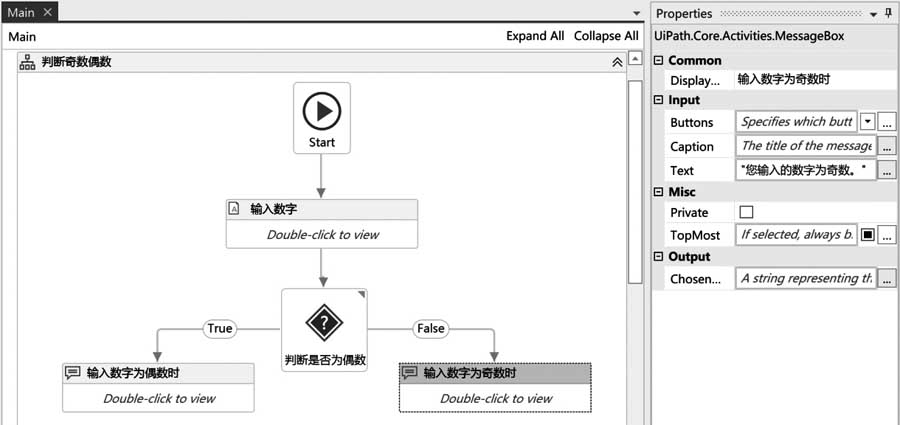

9）再拖入一個Message Box活動至“判斷奇數偶數”Flowchart中，位于Flow Decision活動的下方，連接至Flow Decision的False分支。在Properties面板中，將DisplayName屬性更改為“輸入數字為奇數時”，將Text屬性更改為“"您輸入的數字為奇數。"”，如圖2-23所示。

圖2-23　輸入數字為奇數的分支設置

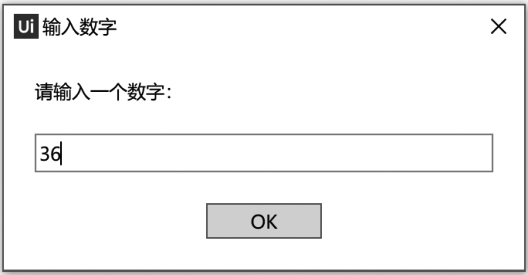

10）按F5鍵執行流程，在“輸入數字”對話框中輸入數字后點擊OK按鈕，如圖2-24所示。

圖2-24　“輸入數字”對話框

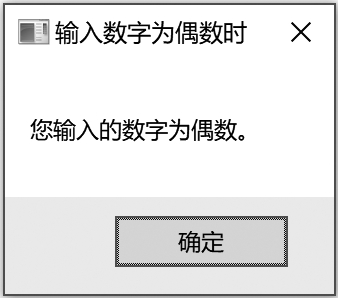

11）輸入數字為偶數時的執行結果如圖2-25所示，輸入數字為奇數時的執行結果如圖2-26所示。

圖2-25　執行結果

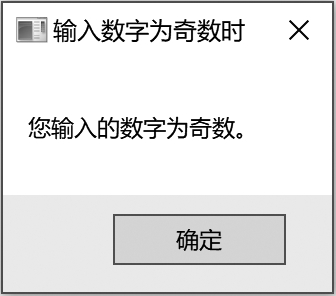

圖2-26　執行結果
